نقشه کلید کولر آبی + سیم کشی توکار و روکار

کلید کولر آبی از جمله اجزای مهم در فرایند راه‌اندازی کولر آبی به حساب می‌آید. این کلید وظیفه کنترل پمپ آب، روشن و خاموش کردن موتور و همچنین تنظیم دور موتور را بر عهده دارد. نصب و سیم‌کشی درست این کلید بسیار حائز اهمیت است؛ چرا که کلید کولر آبی در عملکرد کلی کولر نقش بسیار مهمی را ایفا می‌کند و اگر به طور استاندارد نصب نشود، احتمال این که کولر روشن نشود یا این که پمپ و موتور آسیب ببینند وجود خواهد داشت. به طور معمول، کولرهای آبی با برق تک فاز 220 ولت شهری کار می‌کنند؛ به همین علت توجه به استانداردهای سیم‌کشی برق ساختمان، استفاده از فیوز مینیاتوری و همچنین رعایت نکات ایمنی نظیر قطع برق پیش از کار و اتصال سیم ارت حائز اهمیت است. برای کسب اطلاعات بیشتر و بررسی نقشه کلید کولر آبی در ادامه با تهران سایبان همراه باشید.

نقشه کلید کولر آبی چیست و چه کاربردی دارد؟

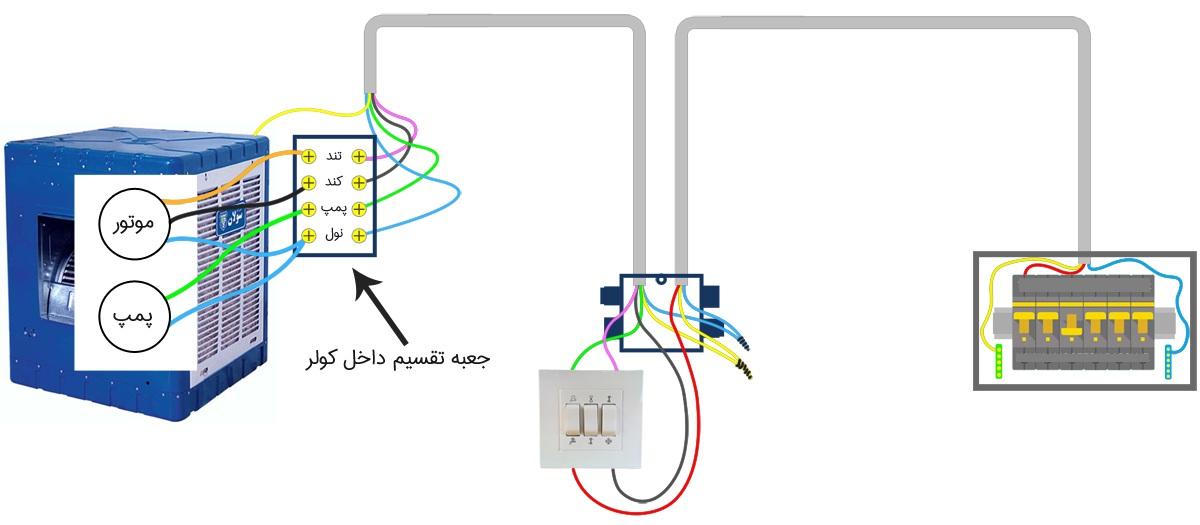

نقشه کلید کولر آبی یک طرح شماتیک یا دیاگرام اتصال سیم‌ها در کلید کولر است که مسیرهای برق‌کشی را نشان می‌دهد. این نقشه مسیر سه رشته سیم (فاز، نول و ارت) از جعبه فیوز به کلید کولر و پنج رشته سیم از کلید کولر به داخل کولر (نول، دور تند، دور کند، پمپ و ارت) را مشخص می‌کند. با اطلاع از نقشه کلید، می‌توان سیم‌کشی را به درستی انجام داد. در واقع آگاه بودن از جزئیات نقشه کلید، احتمال اشتباه در نصب را کاهش داده و از بروز خرابی و نیاز به سرویس کولر جلوگیری می‌کند. در ادامه تصویری از نقشه سیم‌کشی برق کولر را مشاهده می‌کنید:

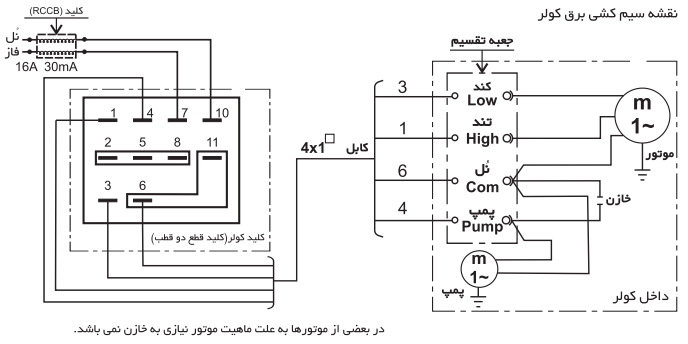

طرحی از سیم کشی کلید کولر:

معرفی اجزای اصلی کلید کولر آبی

کلید کولر آبی معمولاً از سه کلید مستقل تشکیل شده است. یک کلید تک‌پل برای واتر پمپ کولر، یک کلید تک‌پل برای روشن/خاموش کردن موتور کولر و یک کلید تبدیل برای تنظیم دور موتور (تند و کند)؛ به عبارتی در مجموعه‌ی کلید، یک کلید برای پمپ آب و دو کلید برای موتور (یکی دور تند و دیگری دور کند) وجود دارد. مطابق استانداردهای موجود، کلید سمت راست (معمولاً با علامت پمپ) مربوط به پمپ آب، کلید وسط مربوط به روشن کردن موتور کولر و کلید سمت چپ مربوط به تغییر سرعت موتور (کند/تند) است. علاوه بر این، کلید دارای ترمینال‌های ورودی و خروجی برق است که به آن‌ها سیم فاز و نول از ساختمان متصل شده و سیم‌های خروجی (پمپ، کند، تند و ارت) را به کولر متصل می‌کنند.

بخوانید:  آموزش نصب کلید کولر آبی (روکار و توکار) | راهنمای خرید تا راه‌اندازی

آموزش سیم‌کشی توکار کولر آبی

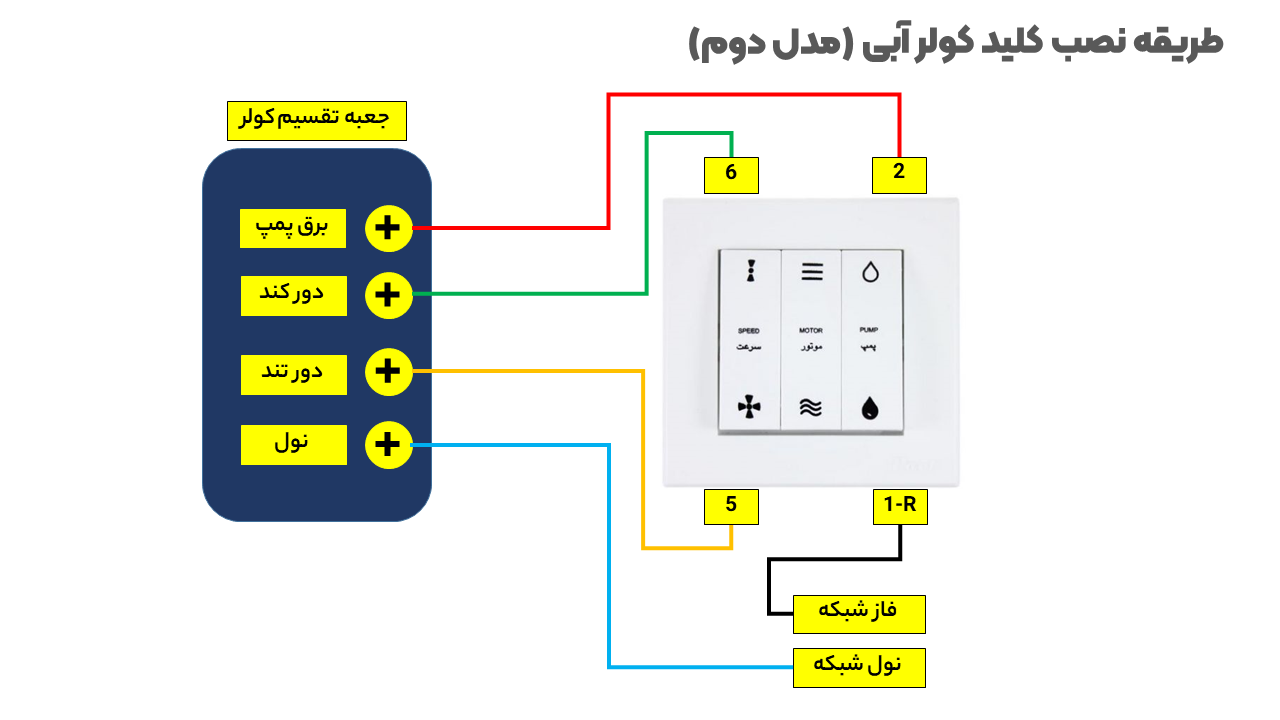

با در نظر داشتن نقشه کلید کولر توکار برای سیم‌کشی توکار کولر باید 9 مرحله را اجرا کنید:

1. قطع برق ورودی: پیش از هر اقدامی، برق ۲۲۰ ولت شهری را از جعبه فیوز قطع کنید تا ایمنی کار تضمین شود.
2. انتقال سیم از جعبه فیوز به کلید کولر: سه رشته سیم برق شامل فاز، نول و ارت را به‌صورت مجزا از جعبه فیوز خارج کرده و به سمت محل نصب کلید کولر آبی هدایت کنید.
3. اتصال به ترمینال‌های ورودی کلید کولر: سیم فاز وارد ترمینال ورودی کلید می‌شود (مثلاً به پیچ R-1). سیم نول و سیم ارت نیز در محل مربوط به ورودی کلید قرار می‌گیرند.
4. انتقال سیم خروجی از کلید به کولر: یک کابل ۵ رشته مفتولی (نمره ۱٫۵) از کلید به سمت داخل کولر آبی کشیده می‌شود.
5. اتصال به ترمینال‌های خروجی کلید: پیچ R-1 مربوط به فاز ورودی، پیچ ۵ مربوط به سیم دور تند موتور کولر، پیچ ۶ مربوط به سیم دور کند موتور کولر و پیچ ۲ مربوط به سیم پمپ آب کولر.
6. اتصال سیم نول به کولر: سیم نول از جعبه فیوز مستقیماً به جعبه تقسیم کولر متصل می‌شود و به ترمینال‌های کلید وصل نمی‌گردد.
7. اتصال سیم‌ها در جعبه تقسیم کولر: سیم دور تند به سیم موتور کولر (دور تند) و سیم دور کند به سیم موتور کولر (دور کند) وصل شود. همچنین، سیم پمپ به سیم پمپ آب کولر متصل گردد.
8. اتصال سیم ارت: سیم ارت (زرد–سبز) را به بدنه کولر متصل کنید تا خطر برق‌گرفتگی کاهش یابد.
9. تکمیل مدار سیم‌کشی: با انجام این مراحل، سیم‌کشی کلید کولر به‌صورت توکار (مخفی در دیوار) و طبق نقشه کلید کولر آبی تکمیل می‌شود.

آموزش سیم‌کشی روکار کولر آبی

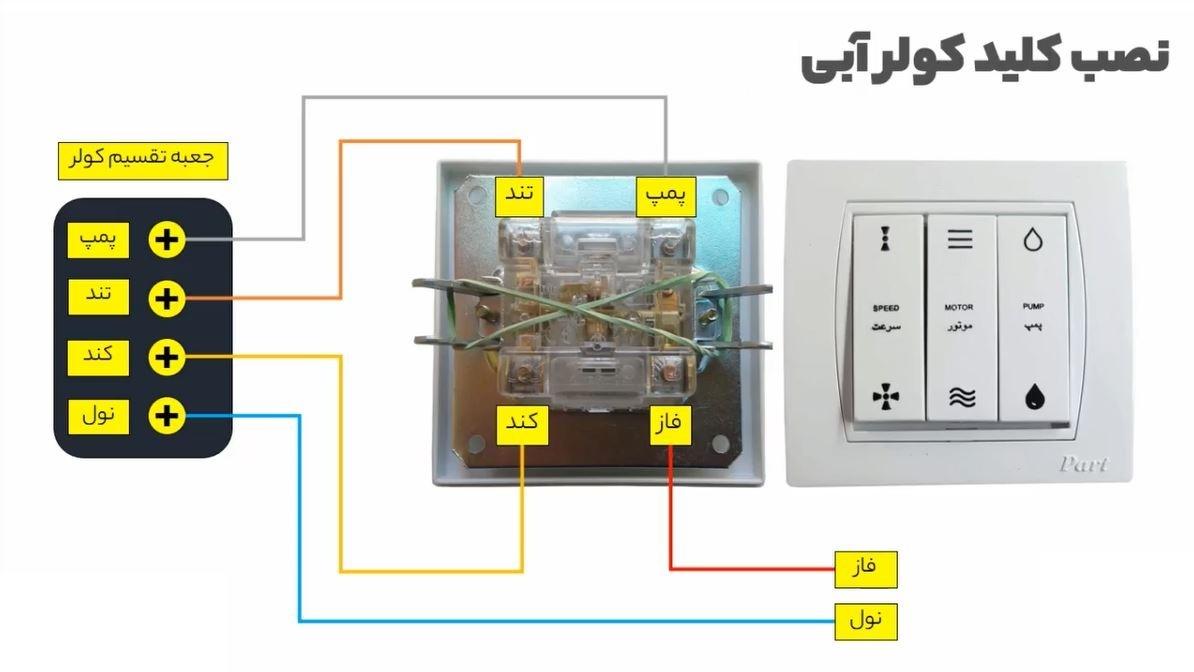

در سیم‌کشی روکار (مدل قدیمی) نیز از سیم‌های مشابه استفاده می‌شود. ابتدا سه رشته سیم برق از جعبه فیوز (فاز، نول و ارت) به کلید کولر کشیده می‌شود. در کلید‌های سوکتی قدیمی، پشت کلید چند سوکت وجود دارد؛ سیم فاز ورودی به سوکت شماره ۱ وصل می‌شود و سیم‌های خروجی به کولر به سوکت‌های مشخص متصل می‌شوند. برای مثال، مطابق نقشه‌ کلی، سیم پمپ آب به سوکت ۲، سیم دور تند موتور به سوکت ۷ و سیم دور کند به سوکت ۹ وصل می‌شوند. سیم نول ورودی از پشت کلید عبور کرده و مستقیماً به جعبه تقسیم کولر می‌رود. (وارد سوکت‌های کلید نمی‌شود.)
پس از اتصال سیم‌ها به کلید، کابل ۵ رشته از کلید به داخل کولر کشیده شده و مطابق نقش‌های فوق، به سیم‌های موتور و پمپ کولر متصل می‌گردد. در نهایت، سیم ارت (زرد/سبز) را به بدنه کولر وصل کنید تا ضمن تکمیل مدار، ایمنی سیستم تامین شود.

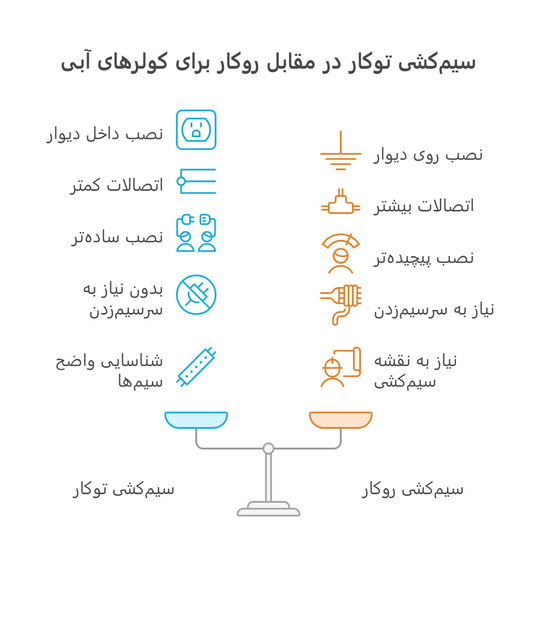

تفاوت سیم‌کشی توکار و روکار در کولر آبی
سیم‌کشی روکار و توکار از جهات مختلفی با یکدیگر تفاوت دارند. در جدول زیر، به بررسی تفاوت‌های این دو نوع سیم‌کشی می‌پردازیم:

نکات ایمنی در هنگام سیم‌کشی کلید کولر آبی

• هنگام استفاده از نقشه کلید کولر آبی و نصب آن باید به یک سری نکات توجه داشته باشید:
• قطع کامل برق ۲۲۰ ولت شهری قبل از هر اقدامی و نصب فیوز مینیاتوری مناسب (معمولاً ۱۰ آمپر نوع B) در تابلو برق
• استفاده از کابل‌های مفتولی با سطح مقطع مناسب (معمولاً ۱٫۵ میلی‌متر مربع برای کولر آبی) و خودداری از سیم‌های افشان نازک
• اتصال صحیح سیم ارت (زرد-سبز) به بدنه کولر برای جلوگیری از برق‌گرفتگی
• از انجام کار توسط افراد غیرمتخصص پرهیز کنید؛ همانطور که منابع آموزشی تاکید می‌کنند، نصب کلید کولر آبی شامل جریان برق شهری است و باید توسط یک برق‌کار ماهر انجام شود.

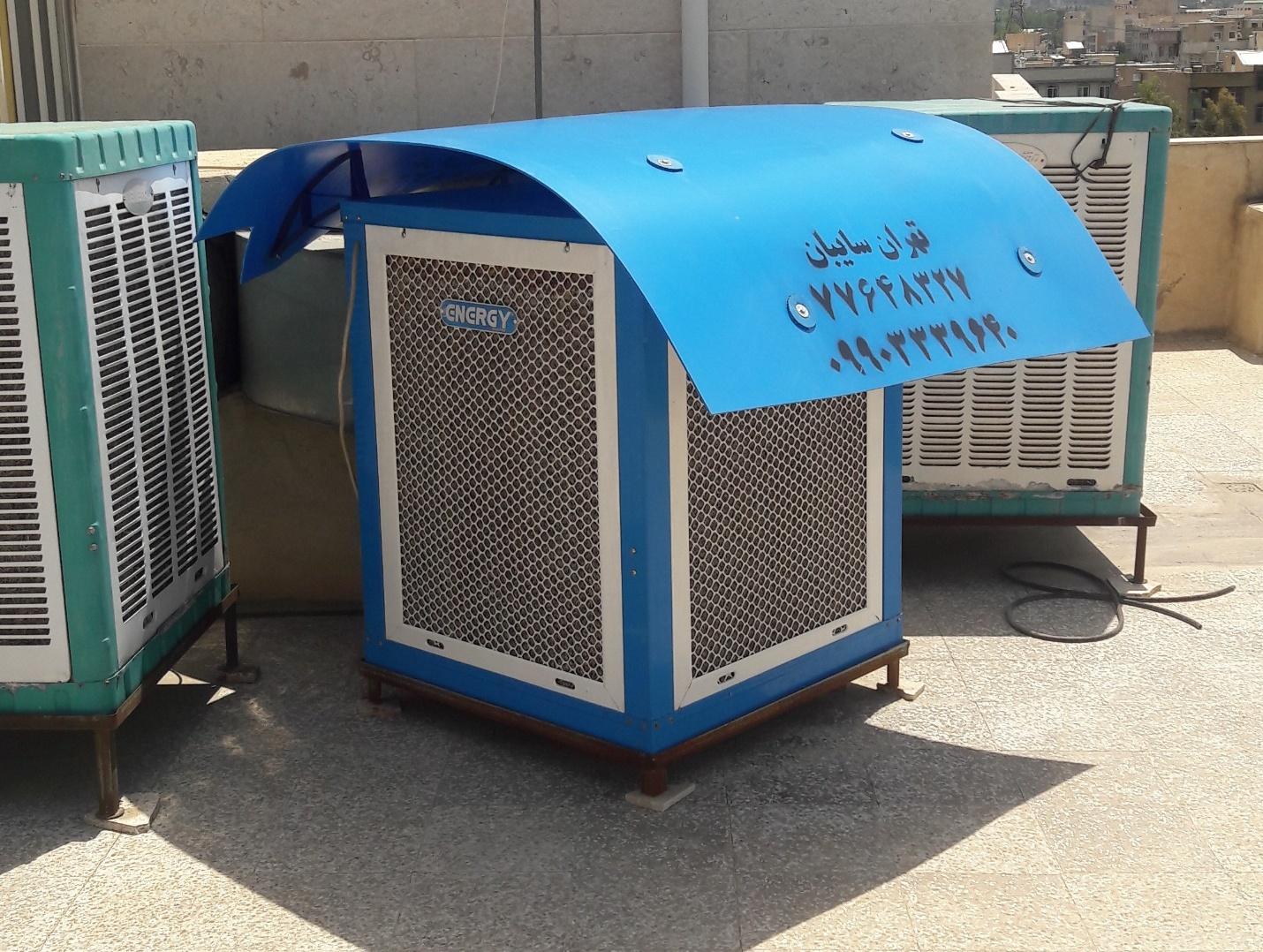

قبل از هرگونه سیم‌کشی کولر آبی، همیشه فیوز مینیاتوری مربوط به کولر را قطع کنید تا خطر برق‌گرفتگی به صفر برسد. استفاده از سایبان کولر آبی در کنار سیم‌کشی استاندارد، می‌تواند مصرف برق را تا حد زیادی کاهش دهد و طول عمر دستگاه را افزایش دهد.

تهران سایبان؛ مرکز خرید انواع سایبان کولر آبی

در این مقاله با نقشه کلید کولر آبی آشنا شدیم. استفاده از سایبان کولر آبی در کنار سیم‌کشی استاندارد، مزیت‌های مختلفی برای سیستم سرمایشی شما به همراه خواهد داشت. چنانچه قصد تهیه انواع سایبان کولر آبی با بهترین قیمت و تضمین کیفیت را دارید، از شما دعوت می‌کنیم از نمونه کارهای مجموعه تهران سایبان دیدن کنید. برای استعلام قیمت سایبان کولر آبی کلیلک کنید.

سوالات متداول

فرق کلید کولر توکار و روکار چیست؟
کلید کولر توکار داخل دیوار نصب می‌شود و معمولاً فقط ۴ ترمینال (فاز، دور کند، دور تند، پمپ) دارد که سیم‌کشی آن ساده‌تر است؛ در حالی که کلید روکار (مدل قدیمی) روی سطح دیوار نصب شده و دارای تعداد بیشتری سوکت (۸–۹ سوکت) است.

رنگ‌بندی سیم‌های کولر آبی به چه شکل است؟
طبق استاندارد سیم‌کشی، سیم ارت معمولاً با رنگ زرد-سبز (یا زرد) مشخص می‌شود. سیم فاز کل ساختمان اغلب قرمز (یا قهوه‌ای)، سیم نول آبی، سیم پمپ زرد، سیم دور کند قهوه‌ای (یا گاهی قرمز) و سیم دور تند مشکی است.

آیا می‌توان کلید کولر را بدون برق‌کار نصب کرد؟
با توجه به خطر برق‌گرفتگی و مسائل فنی نصب کولر آبی، توصیه می‌شود حتماً یک برق‌کار ماهر این کار را انجا
